个性化硬件设置
说明
电压调节功能硬件支持情况如下表：
| 产品名称 | 电平电压调节 | 备注 |
|---|---|---|
| EasyFlasher-META | 0/1.8/3.3/5V | |
| EasyFlasher-COOL | 0/1.8/3.3/5V | |
| EasyFlasher-LITE | 0/1.8/3.3/5V | |
| EasyFlasher-MINI | 0/1.8/3.3/5V | |
| HW-Link | 0/3.3/5V | |
| AK-LinkW CMSIS-DAP | 不可调(固定3.3V) |
描述

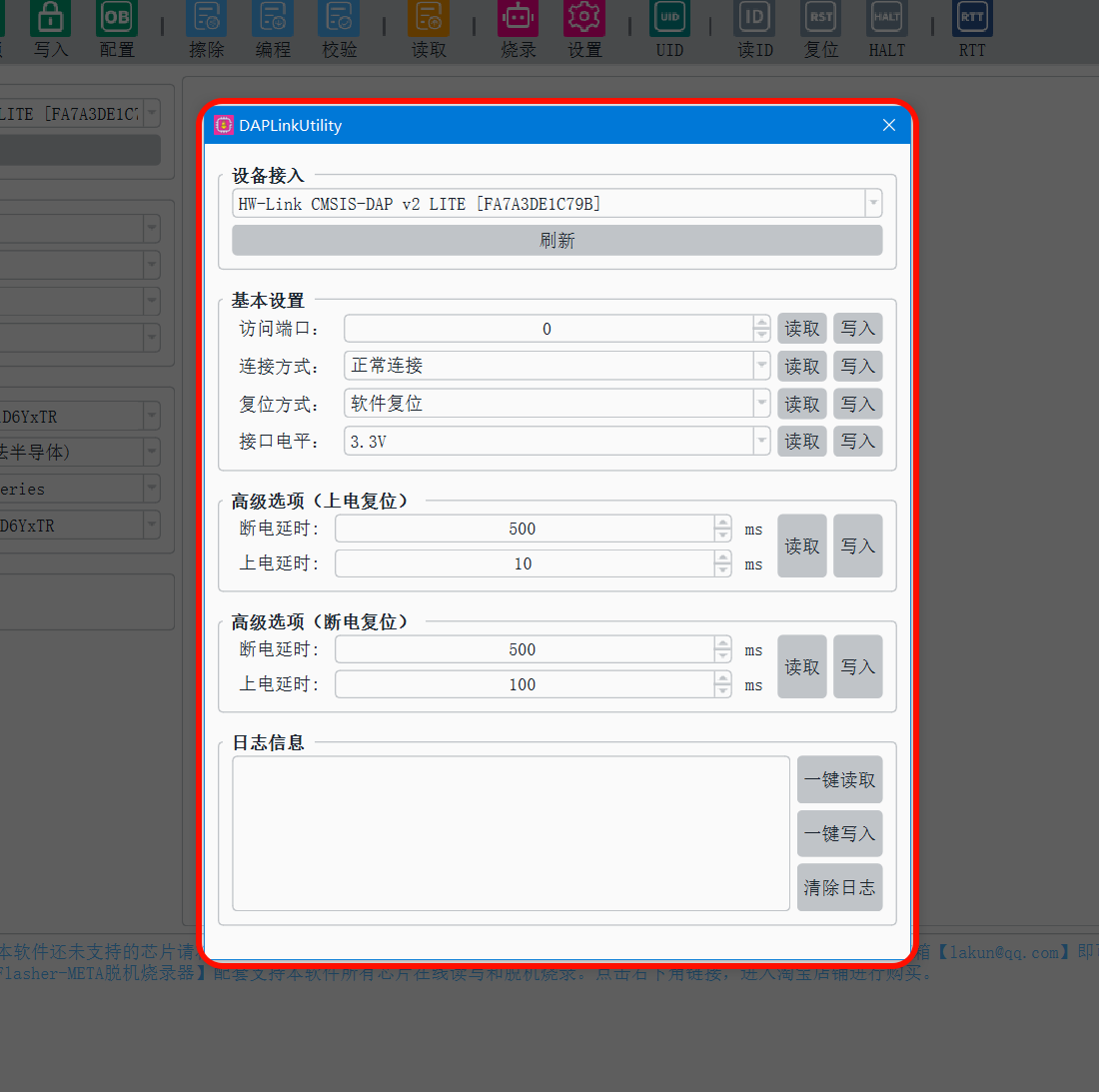

运行DAPLinkUtility上位机，菜单->设置->硬件设置。
功能描述
- 访问端口

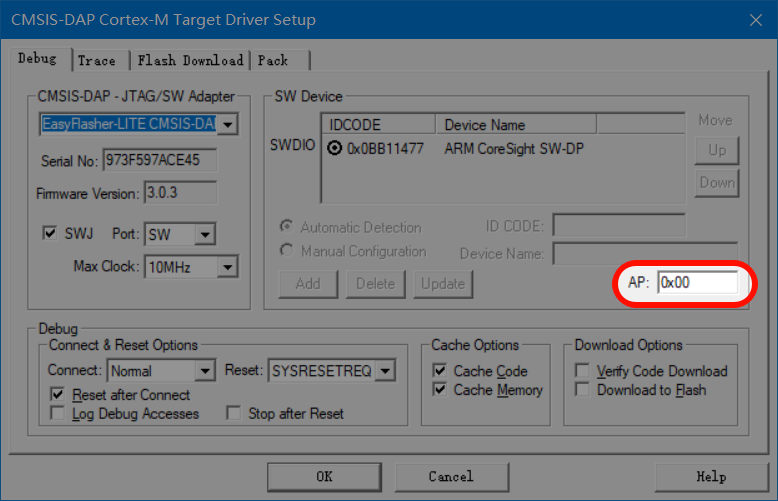

- AP（Debug Access Port）访问端口，绝大多数都为0。可通过keil软件的AP选项确定。如下图所示。
- 连接方式
- 正常连接：无操作。
- 断电复位：在连接芯片前自动瞬间断电再上电一次，断上电延时时间由高级选项（上电复位）的延时时间决定。（此功能很有用，当芯片SWCLK、SWDIO、RESET都被程序占用时，配置为上电复位后，可在Keil中二次烧录程序）
- 复位方式
- 软件复位：使用Keil烧录完程序后，自动执行一次软件复位使程序运行，无需接硬件RESET线。
- 硬件复位：使用Keil烧录完程序后，自动执行一次硬件复位使程序运行。
- 断电复位：使用Keil烧录完程序后，自动执行一次断上电复位，断上电延时时间由高级选项（断电复位）的延时时间决定。
- 禁用复位：ARM官方原版DAPLink固件默认行为。（注：使用金用复位时，当使用Keil下载完程序后，程序并不会运行，需要手动复位或者给板子重新上电。）
- 接口电平
- 用于调节电平电压
