Keil中使用DAPLink常见问题

说明

本说明适用于所有DAPLink。

RDDI-DAP Error

大多数情况下是通讯不稳定导致的，线太长或速度太快导致的干扰，适当将下载速度降低、换优质杜邦线等。

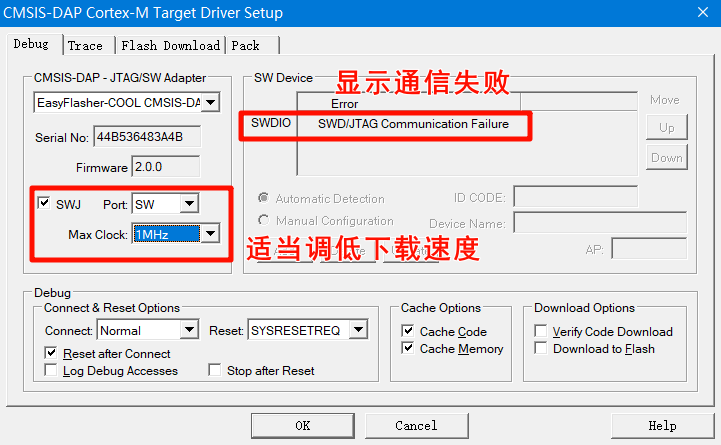

SWD/JTAG Communication Failure

此问题是调试器无法发现目标板，检查连接线是否损坏、连接是否太长、目标板是否供电、适当降低下载速度等。

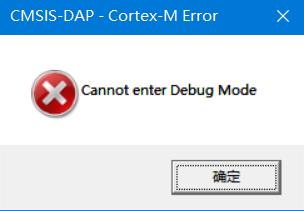

Cannot enter Debug Mode

可能造成此问题的原因：

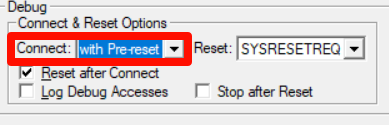

• 芯片进入低功耗模式，尝试将Connect改为with-Pre reset或under reset（注：部分芯片可能支持under-reset这个方式）
  • 、
• 通讯链接不稳定，尝试降低烧录速度
• 可能是芯片一直处于复位状态，检查硬件RESET的电平电压是否正常

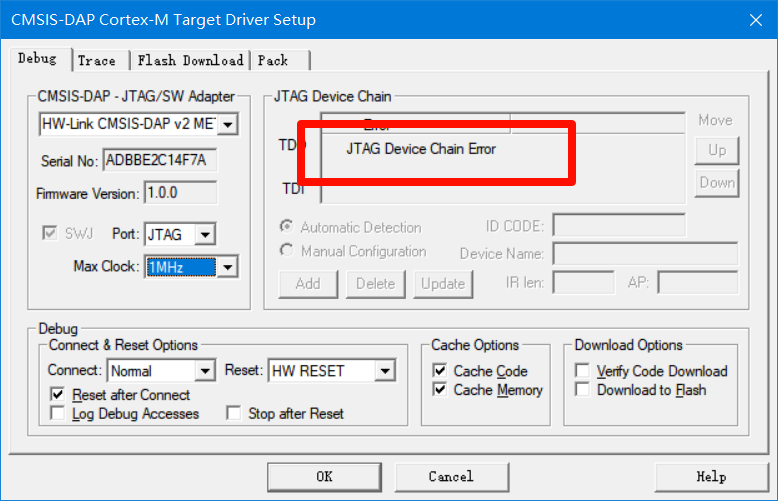

JTAG模式JTAG Device Chain Error错误

可能造成此问题的原因：

• 芯片内的程序把JTAG禁用了，尝试使用with-Pre reset或under reset进行连接
• 目标板被意外切换为了SWD模式导致JTAG无法切换回来了，尝试将目标板断电并重新上电
