DAPLink上位机

注意事项

交流反馈QQ群：832486982

• 本软件支持的型号，本店硬件均支持脱机烧录
• V0.0.24版本是最后一版支持第三方DAPLink硬件
• V1.0.0版本之后的版本只能使用本店硬件

重要通知

各位小伙伴，大家好！

DAPLinkUtility 即将迎来重要的里程碑——从 V0.0.X 正式迈向 V1.X.X 时代。

V0.0.24 将作为 V0 系列的收官之作，后续不再进行更新与维护。（PS：有时间还会优化BUG，但版本不在变更。）

一路走来，我们深知烧录工具的开发与维护需要投入巨大的精力。为了让项目能够健康、长久地发展，仅靠“为爱发电”已难以支撑日益增长的研发成本。因此，出于可持续运营与专业化的考量，一个月后 V0.0.X 版本将彻底关闭免费使用通道（后续还会不定期开放），此改变是由于众多第三方DAPLink使用者咨询使用问题，但不是我们的硬件，并且出售该硬件的店铺内还未标明软件出处，在V0版本正常维护期间，我们承担了其他店铺的售后问题，造成客服售后压力巨大！

自 V1.0.0 起，软件将调整：仅支持配套官方硬件。

这一改变是为了确保软硬件深度适配，从而为大家提供更稳定、更高效的使用体验。

与此同时，V1 版本将全面解锁更多专业级功能，包括：

• 🔧 自定义 FLM 烧录算法： 灵活支持各类非标 Flash 及外置存储芯片
• ✨ RTT 控制台： 让Segger RTT也能用上shell交互式控制台
• 📊 JScope 功能： 波形可视化分析
• 🏭 量产烧录： 支持单路/多路并行烧录，大幅提升生产效率

感谢大家长期以来对 DAPLinkUtility 的支持与包容。新的征程，期待与您继续同行！

2026年7月1日

软件下载

• 百度云网盘：https://pan.baidu.com/s/5isepgphcrZYN0uN-tT0kIg

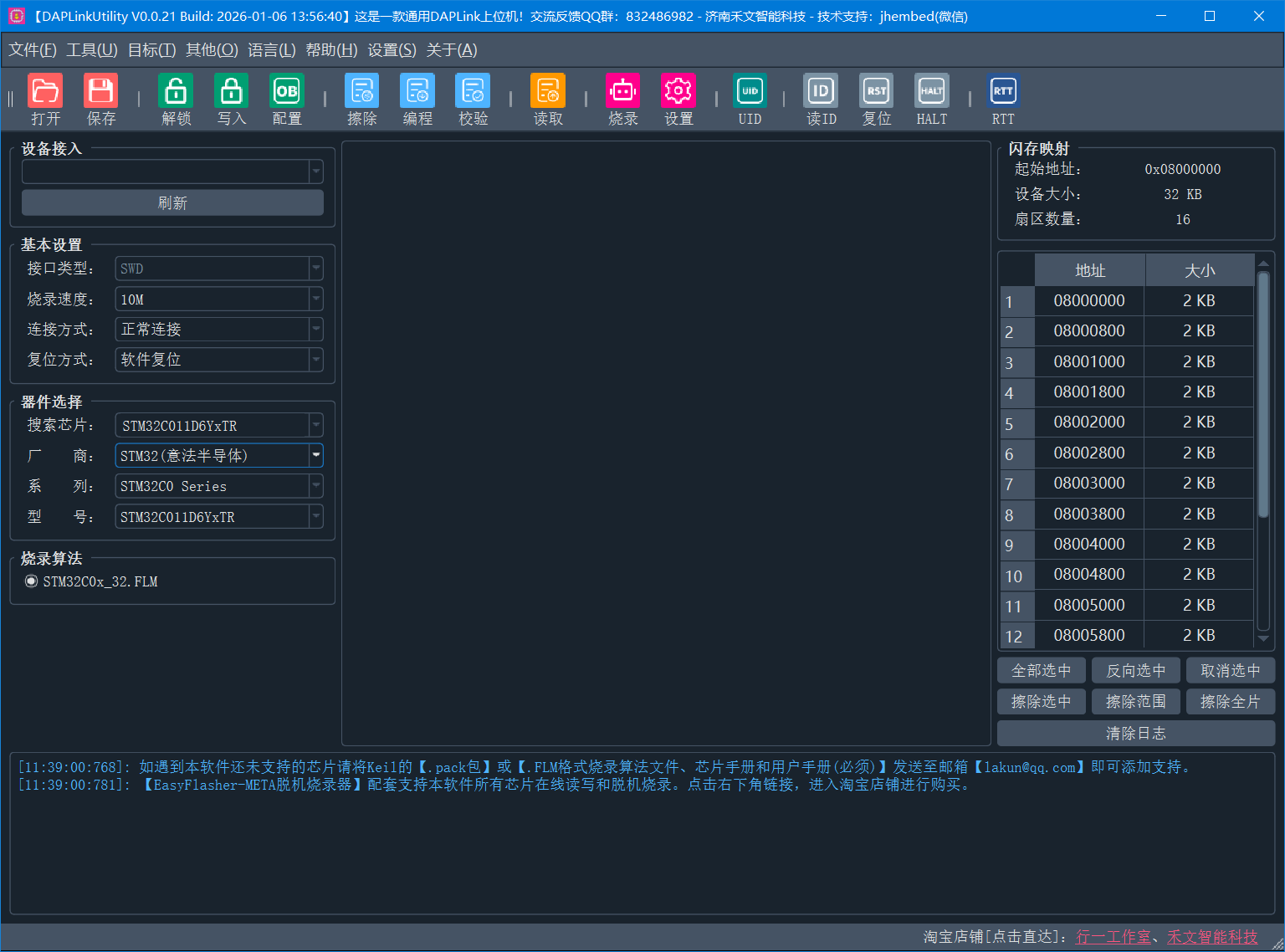

软件介绍

DAPLinkUtility 是一款面向嵌入式单片机开发者的通用型DAPLink调试器上位机软件。旨在为项目开发、调试及量产阶段提供高效、便捷的在线读写与脱机烧录解决方案。

本软件采用底层协议驱动方式，并非打包了pyocd/openpcd，因此通用性极强！

软件采用解析Keil Pack包中FLM算法文件的机制，理论上只要是keil能够支持的芯片，本软件就能支持！

目前已适配50+芯片厂商，涵盖STM32、GD32、恩智浦S32K等主流及车规级MCU，并持续更新中。

功能上沿用了Keil的操作习惯，包括：烧录速度、连接方式、复位方式、一键烧录(F8)、烧录设置等。

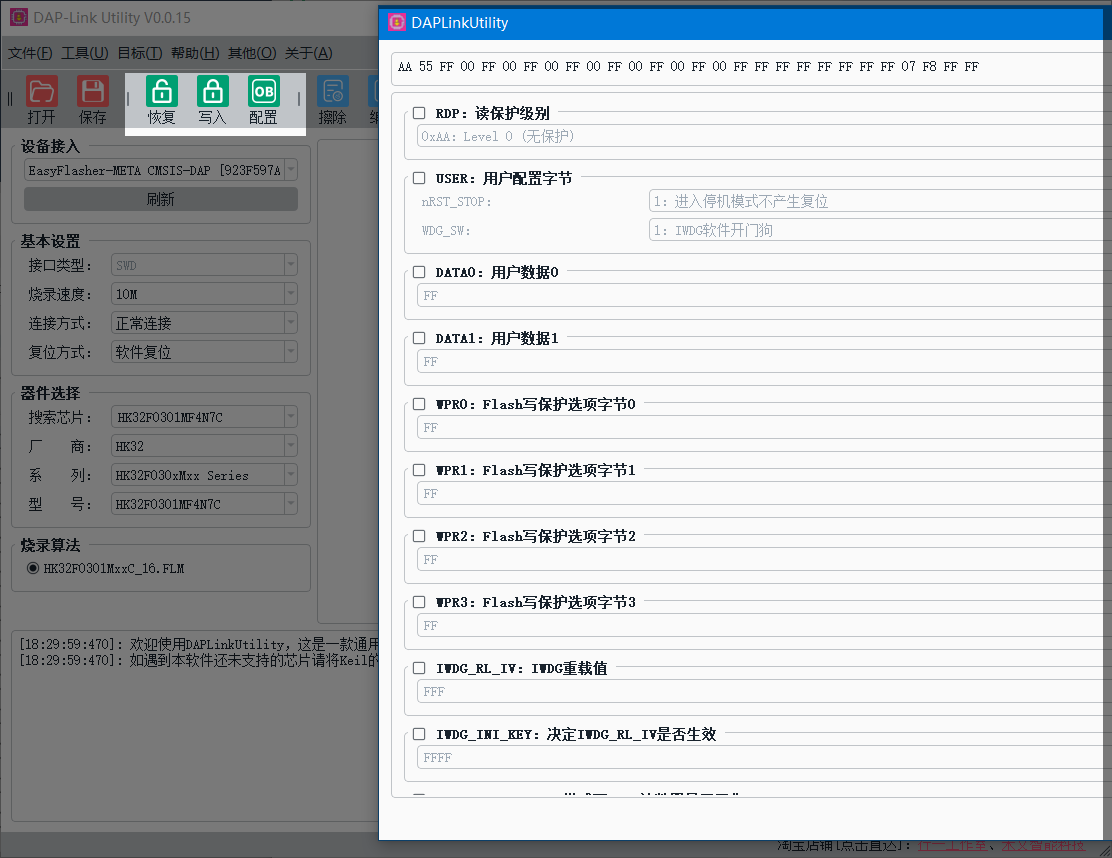

选项字节

注意：此功能需搭配本店硬件使用。

软件支持选项字节可视化配置，方便开发者对选项字节进行读保护、写保护、用户字节配置等。国产芯片的选项字节配置目前也在持续更新中。

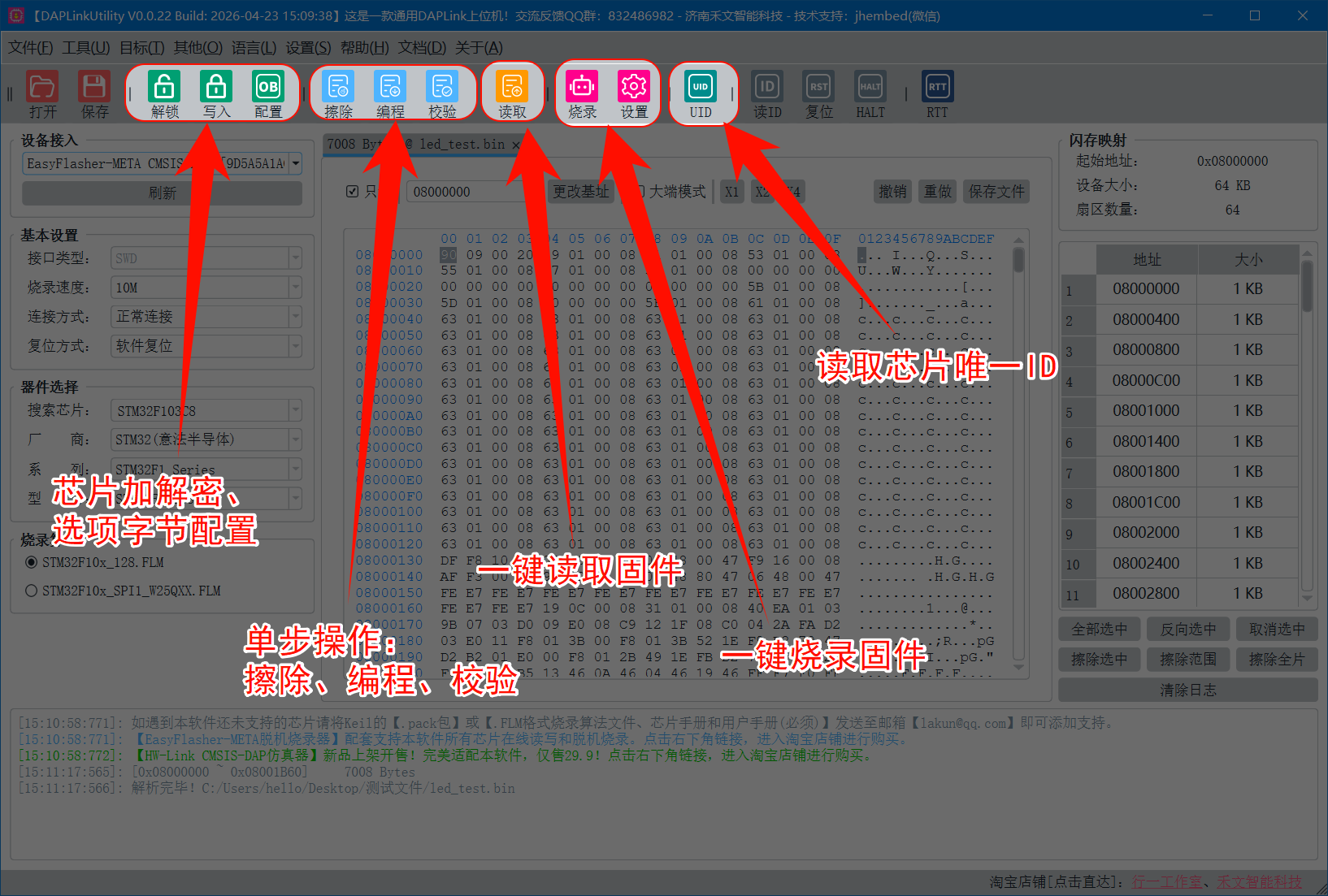

功能介绍

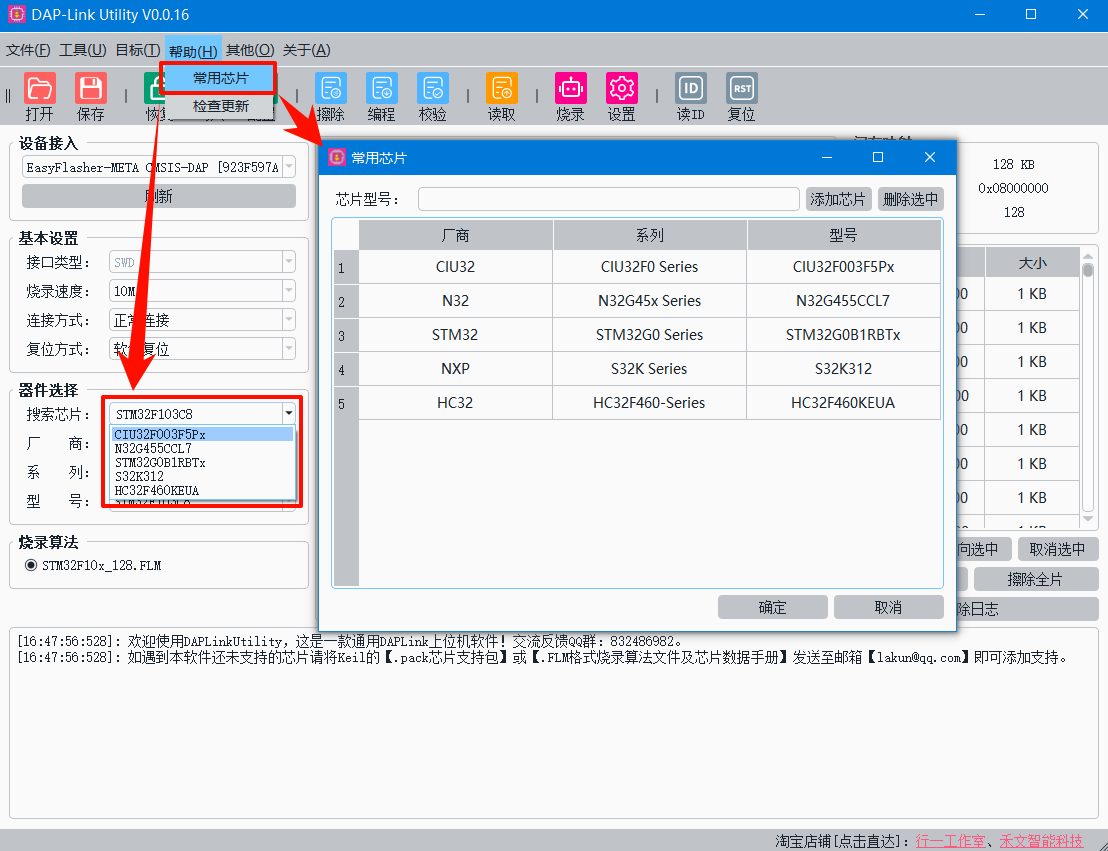

常用芯片

软件支持将频繁使用的芯片添加至常用列表，省去切换芯片时来回搜索或查找芯片的麻烦。

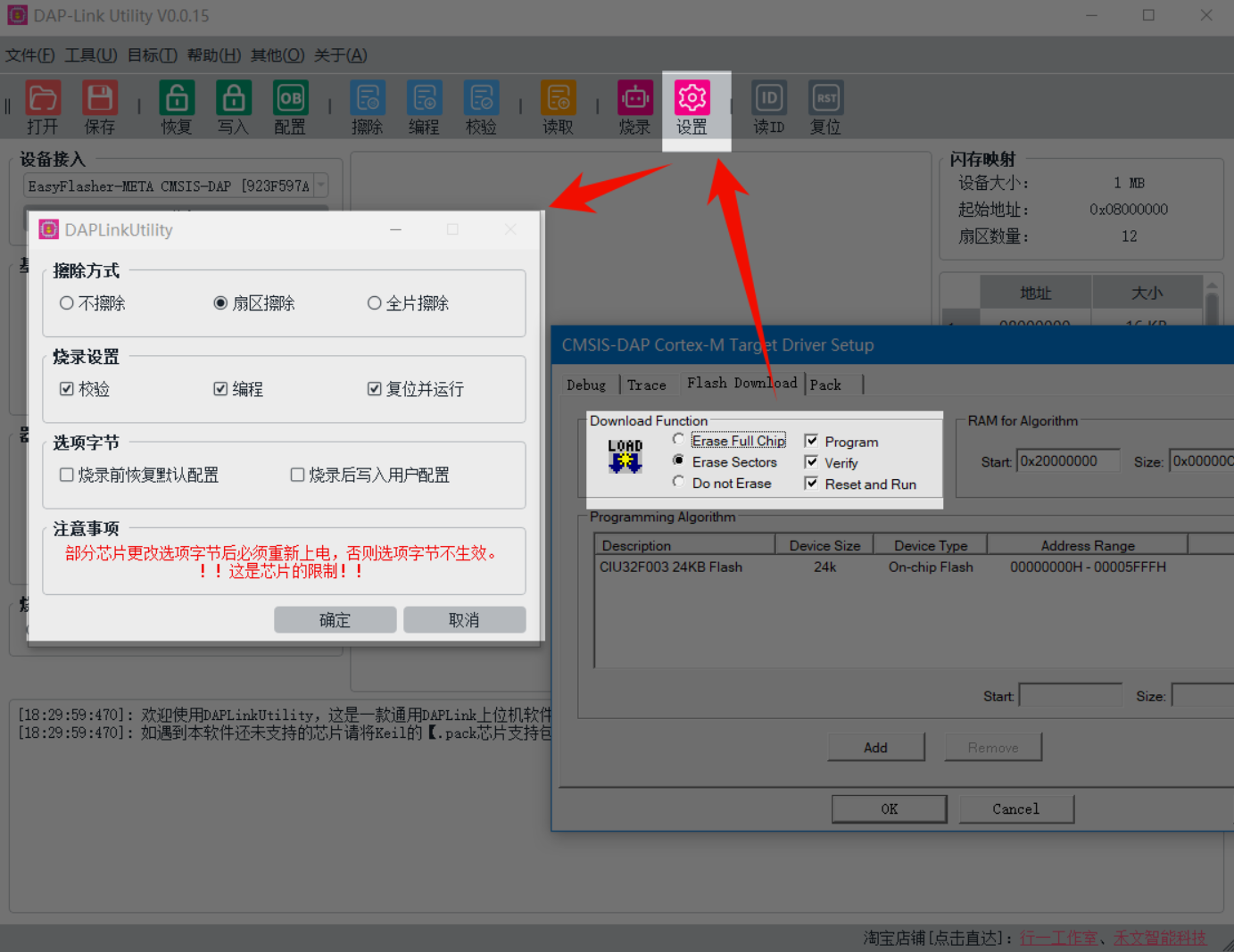

烧录设置

连接方式和复位方式

arm和keil官方介绍：https://developer.arm.com/documentation/101451/0100/Configure-Debugger-Driver/Configure-for-Debugging/Debug?lang=en

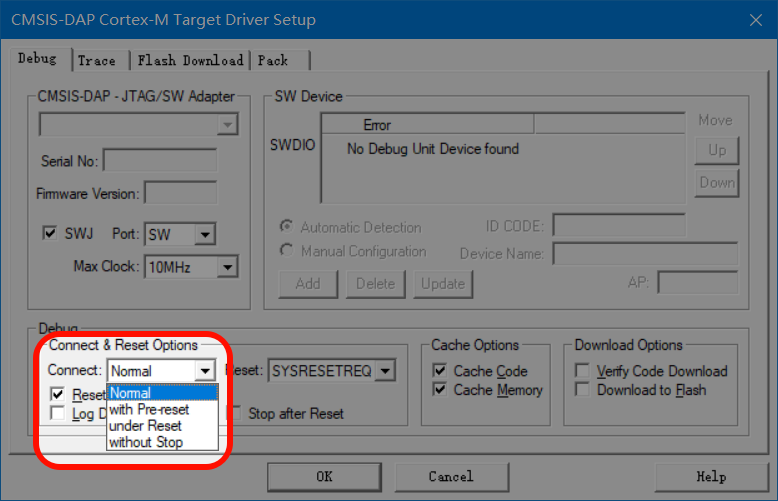

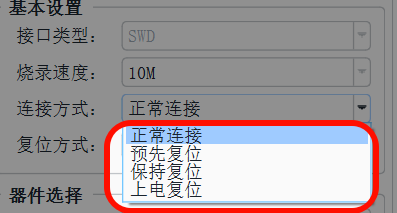

连接方式

此功能对应KEIL中的Connect选项

最常用的三种选项：

• Normal：正常连接
• with Pre-reset：预先复位
• under Reset：保持复位

各个选项功能如下：

• 正常连接：
  • 无操作
• 预先复位：
  • 连接芯片前硬件复位一次，该功能需要接RESET线。该功能常用于目标芯片的SWD接口被程序占用时、或芯片进入低功耗模式，导致无法二次烧录程序使用。
• 保持复位：
  • 在芯片复位状态下连接上芯片并暂停程序运行，该功能需要接RESET线。该功能常用于目标芯片的SWD接口被程序占用时、或芯片进入低功耗模式，导致无法二次烧录程序使用；或需要对芯片进行解密时，确保在解密过程中不受程序影响时使用。
• 上电复位：
  • 高级功能，仅本店硬件可用。 连接芯片前断电复位一次，根据实际目标板调整断电延时时间和上电延时时间。此功能很有用，当SWDIO/SWCLK/RESET三个引脚同时被程序占用时，可以二次烧录程序。

上电复位的执行流程为：

1. 切断电源
2. 根据设置的断电延时时间进行延时
3. 打开供电
4. 根据设置的上电延时时间进行延时尝试连接芯片，规定的尝试次数内未连上则显示连接失败。

注意：部分芯片在复位模式下无法连接芯片，所以只能使用预先复位的方式，如NRF、LN88X、RTL876X系列等。

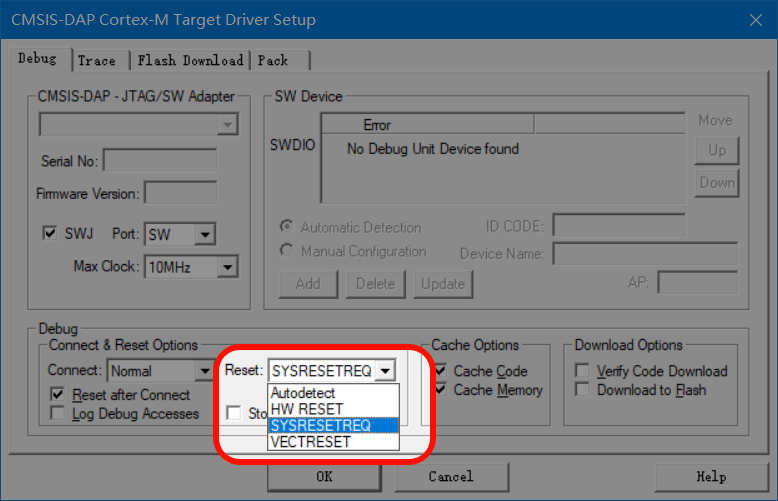

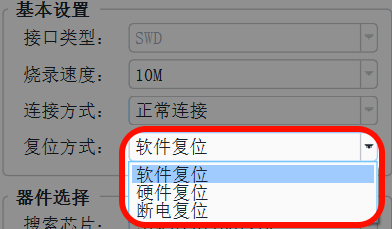

复位方式

此功能对应KEIL中的Reset选项

最常用的三种选项：

• Autodetect：自动选择复位方式
• SYSRESETREQ：软件复位
• HW RESET：硬件复位

tips①： Keil对CMSIS-DAP调试器的支持有缺陷，所以当选择为'软件复位'时，并不会下发软件复位命令，程序下载完后不会运行，所以开发者常在CMSIS-DAP硬件上实现软复位。

tips②： 上位机拟补了此缺陷，当选择软件复位时，烧录完程序后将自动执行软件复位，无需接硬件RESET。

• 软件复位
  • 烧录完程序后，自动执行一次软件复位
• 硬件复位
  • 烧录完程序后，自动执行一次硬件复位
• 断电复位
  • 高级功能，仅本店硬件可用。 烧录完程序后，自动执行一次断电复位。断/上电延时的时间，通过高级选项(断电复位)控制。
• 禁用复位
  • 下载完程序后不自动执行复位，ARM官方DAPLink为此选项。（注：设置为该模式后，当使用keil下载完程序后，程序不会自动运行，需要手动复位或者将板子重新上电。）

！！重要建议！！

由于市面上的DAPLink质量不一，经过我司技术人员对市面上各种DAPLink进行频繁、严格的测试后，总结出以下规律，为确保烧录过程中的将影响降低到最小，建议：

• 5线制接线时：Keil中复位方式选择HW RESET，对应上位机的硬件复位。（VCC、GND、SWDIO、SWCLK、RESET）
• 4线制接线时：Keil中复位方式选择SYSRESETREQ，对应上位机的软件复位。（VCC、GND、SWDIO、SWCLK）
