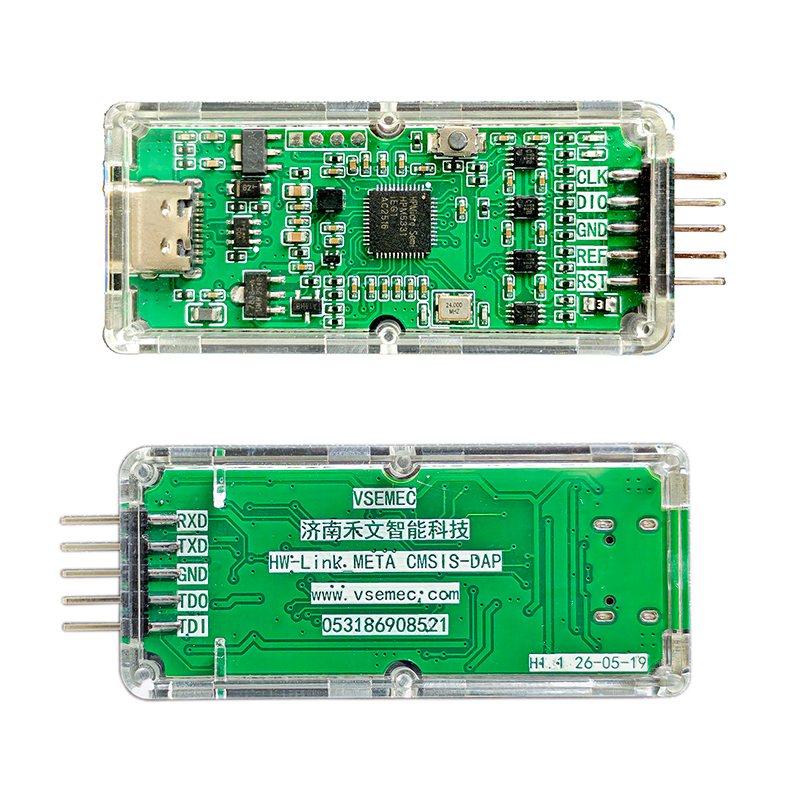

HWLink CMSIS-DAP 仿真器
购买链接
点击以下链接，或手机淘宝扫描下方二维码。
| 行一工作室 | 禾文智能科技 |
|---|---|
| https://item.taobao.com/item.htm?id=1044759725936 | https://item.taobao.com/item.htm?id=1043049619446 |
 |
 |
产品简介
| 支持功能 | LITE版本 | META版 |
|---|---|---|
| 烧录速度 | 5M | 50M |
| USB通讯速度 | 普速(USB2.0 12M) | 高速(USB2.0 480M) |
| 电压调节 | 0/3.3/5V | 0/3.3/5V |
| 支持接口 | SWD/JTAG/CDC/UART | SWD/JTAG/CDC/UART |
| 通讯方式 | HID+WINUSB | HID+WINUSB |
| 反向供电 | 不支持 | 不支持 |
💡 META版本的实际物理速度 = 设置速度 X 5。例如在使用Keil时，设置速度为1M，实际物理速度为5M，最高支持50M。
固件升级
HW-Link_LITE升级文件下载：点击此处下载（v1.0.0）
HW-Link_META升级文件下载：点击此处下载（v1.0.0）
方式1
- 将RESET与GND用杜邦线短接

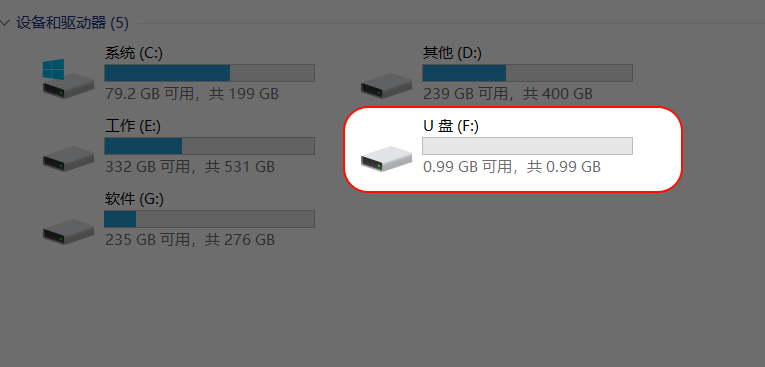

- 上电，此时电脑端枚举出一个0.99G的模拟U盘
- 将
.ufw格式的升级文件拖入虚拟U盘内 - 等待升级完成
- 取消RESET与GND之间的短接
- 升级完成
方式2
- 打开DAPlinkUtility上位机软件
- 帮助->固件升级
- 开始升级，等待升级结束自动重启
- 升级完成
硬件配置
- 外部输入参考电压/3.3V/5V电压可调！
- 当设置为外部输入时，电平电压根据目标板的参考电压自动调整为3.3V或5V。
- 更过内容，见《硬件设置》。
驱动安装
见《驱动安装》。
