Keil中使用DAPLink常用设置

说明

本说明适用于所有DAPLink硬件。

版本要求：

• KEIL ≥5.29
• IAR ≥8.32

描述

基本设置

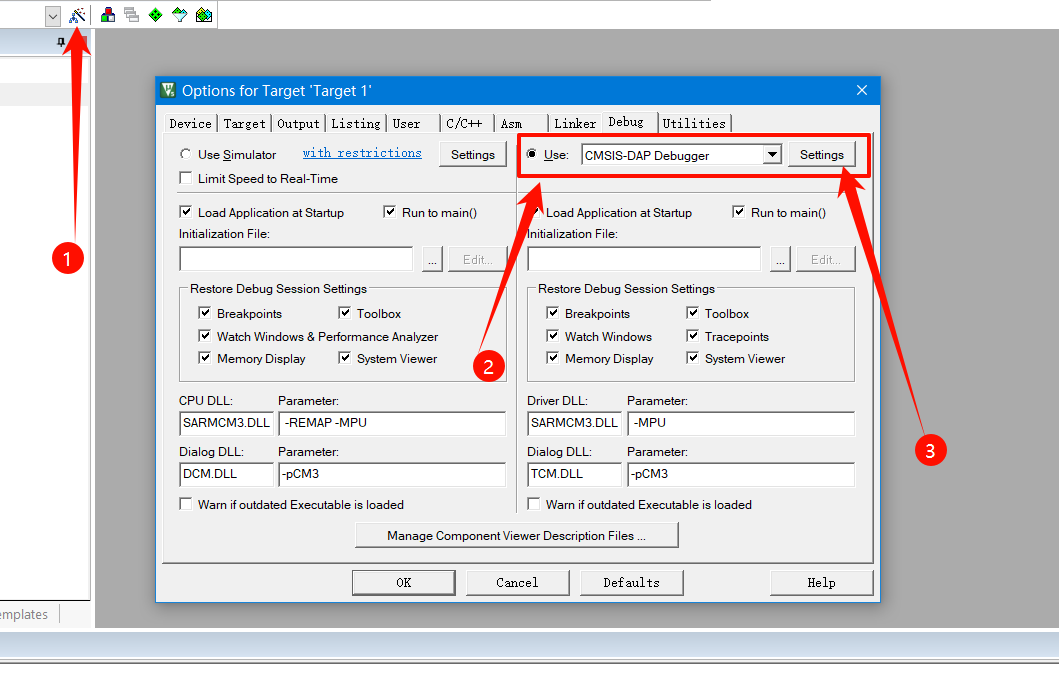

打开Keil工程，点击魔术棒工具，在Debug栏下选择CMSIS-DAP Debuger，如下图所示：

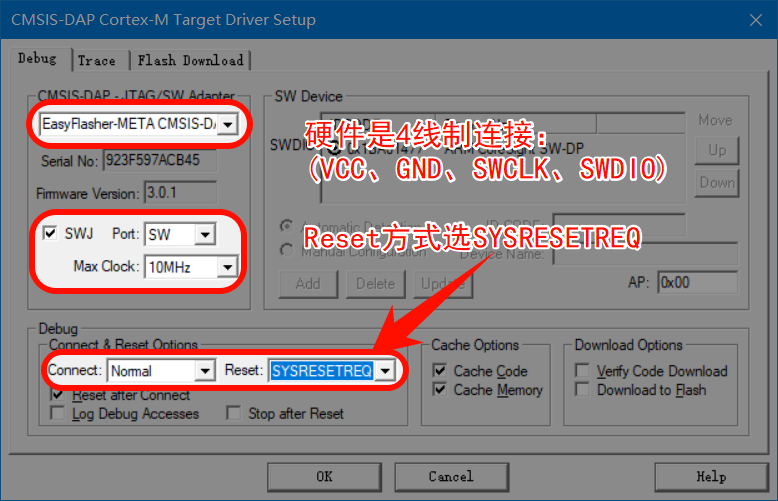

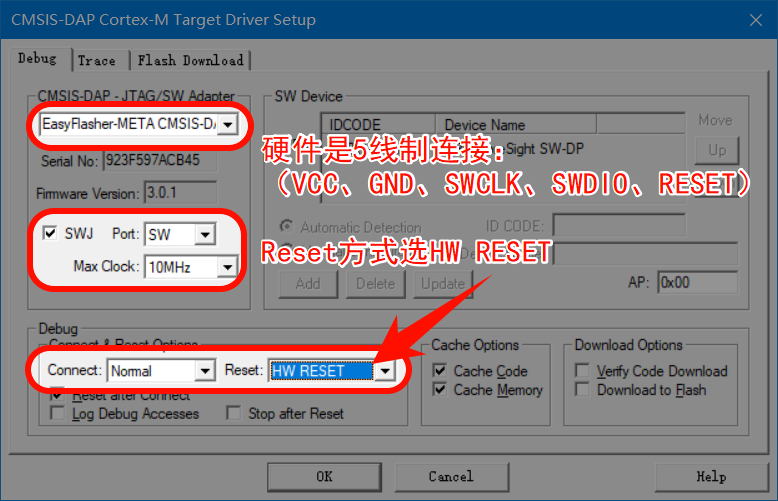

SWD模式配置

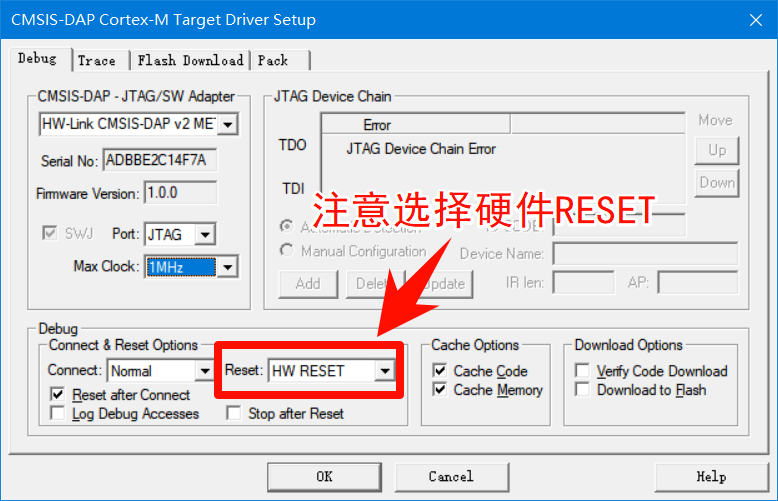

JTAG模式配置

JTAG方式最少要接7根线：TCK、TMS、TDI、TDO、RESET、VCC、GND

烧录完成效果

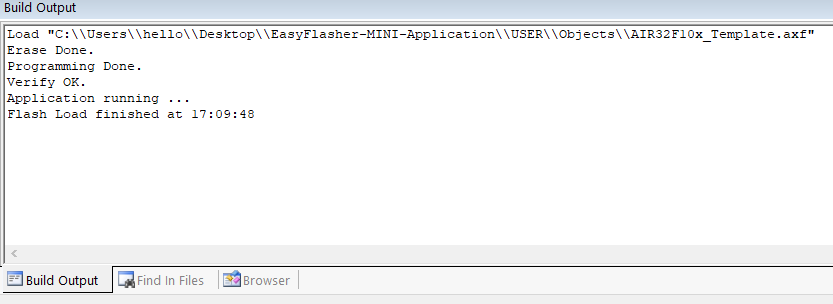

点击按钮或快捷键F7编译工程，点击按钮或快捷键F8下载程序，下载完毕后出现以下日志即为下载成功：
